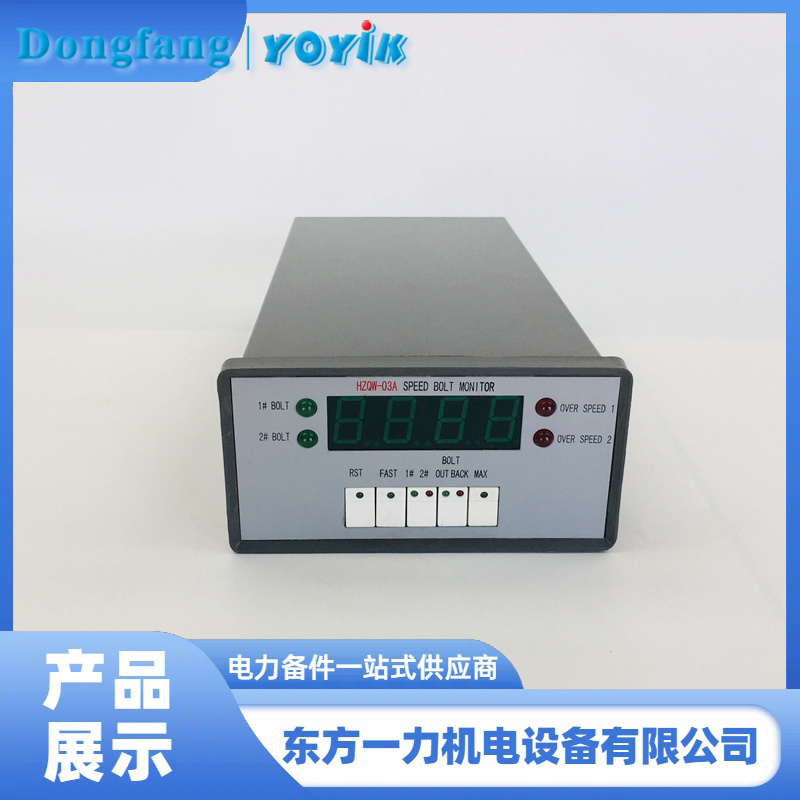

HZQW-03A汽轮机转速撞击子监测装置状态监测技术

汽轮机转速撞击子监测装置HZQW-03A的设计目的是为了同时实现对汽轮机的转速和撞击子状态的监测。这两种监测功能虽然都是基于对机械运动参数的检测，但在信号处理流程上存在一定的差异。

同时实现转速和撞击子状态监测的方式
转速监测：HZQW-03A通过接收磁阻式转速传感器或齿轮传感器传来的测速信号来监测转速。传感器将汽轮机的机械转速转化为电信号，其信号幅度为50mV～20V（RMS），频响0.5～15KHz。仪表内部的微型计算机智能芯片对该信号进行处理，计算出对应的转速值，并通过四位0.8英寸LED数码管实时显示汽轮机转速。同时，仪表还能捕捉记录机组的最高转速。
撞击子状态监测：利用磁阻式转速传感器或霍尔传感器来监测撞击子信号。当危急遮断器撞击子击出或缩回时，传感器会检测到相应的信号变化，信号频率为49-60HZ。这些信号经整形后由微处理器进行计数鉴别，当鉴别出是撞击子飞出或缩回的信号时，仪表会将相应时刻的转速记忆在存储器内，从而实现对撞击子状态以及其动作时转速的监测。
两种监测功能信号处理流程的差异
转速监测信号处理流程：磁阻式转速传感器或齿轮传感器产生与汽轮机转速相关的电信号，该信号输入到仪表后，先经过信号调理电路，对信号进行放大、滤波等处理，以提高信号质量。接着，智能芯片对处理后的信号进行采样和计算，根据信号的频率或脉冲个数等特征，按照一定的算法得出汽轮机的转速值。最后，将转速值通过显示驱动电路输出到LED数码管进行显示，同时也会将相关数据存储起来，以便后续查询和分析，并且还可能输出对应转速的模拟信号，供记录仪及机头模拟表使用。

撞击子状态监测信号处理流程：磁阻式转速传感器或霍尔传感器检测到撞击子的动作信号，该信号同样先经过信号调理电路进行整形等处理，将其转化为适合微处理器处理的数字信号。微处理器对整形后的信号进行计数鉴别，判断是否为撞击子击出或缩回的有效信号。一旦确认是有效信号，微处理器会立即读取当前的转速值，并将其存储到特定的存储器单元中。当需要查看相关数据时，通过操作仪表面板上的按键，微处理器会从存储器中读取相应的转速数据，并输出到LED数码管进行显示。此外，仪表还会通过继电器输出开关信号，控制相应的指示灯亮，以提示撞击子的状态变化。
