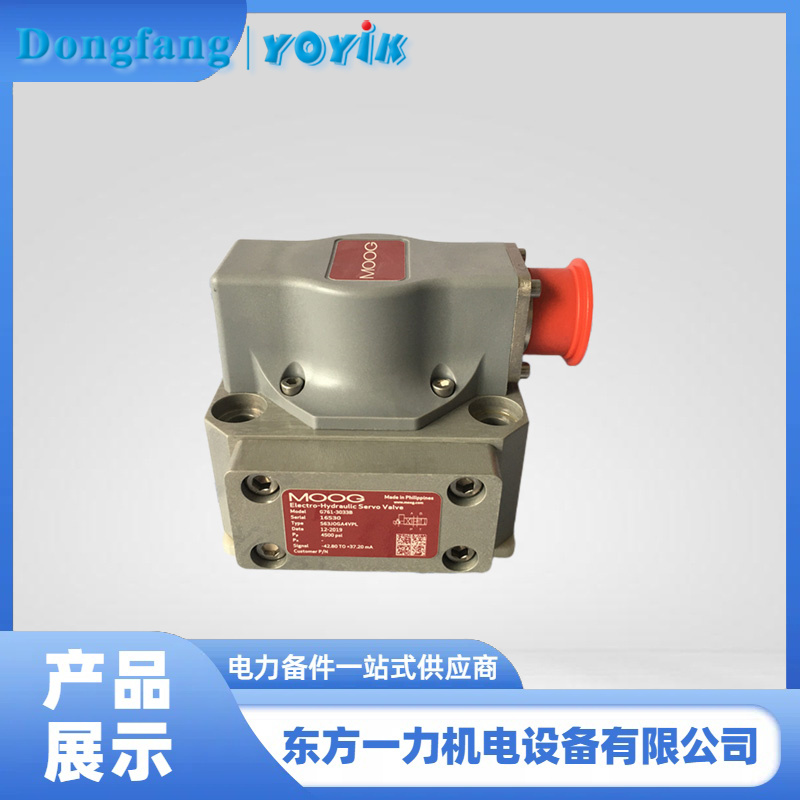

电液伺服阀G761-3033B汽轮机调速系统的高精度执行部件

电液伺服阀G761-3033B（EHSV）在汽轮机阀门活动试验中扮演着关键角色，其主要作用是 通过调节油动机的油量，控制阀门的开度变化，确保阀门动作灵活、可靠，防止卡涩或失效。以下是电液伺服阀G761-3033B在阀门活动试验中的具体作用和工作过程：

1. 阀门活动试验的目的
验证阀门灵活性：确保阀门在运行中能够正常开启和关闭，避免卡涩或失效。
检查密封性能：通过阀门动作，检查阀座和阀芯的密封性，防止蒸汽泄漏。
测试保护功能：验证快关阀、隔离阀等保护装置的动作可靠性。
2. 电液伺服阀G761-3033B的作用
在阀门活动试验中，电液伺服阀G761-3033B的主要功能是通过调节油动机的油量，控制阀门的开度变化。具体作用如下：
（1）接收DEH指令
DEH系统根据试验程序生成控制信号，发送给电液伺服阀G761-3033B。
电液伺服阀G761-3033B将电气信号转换为液压信号，驱动错油门动作。
（2）调节油动机油量
电液伺服阀G761-3033B通过改变错油门的开度，调节进入油动机上、下腔室的油量。
油动机活塞在油压差的作用下运动，带动阀门开启或关闭。
（3）控制阀门开度
电液伺服阀G761-3033B根据试验要求，精确控制阀门的开度变化（如从全开到全关，或从全关到全开）。
通过LVDT（线性位移传感器）实时反馈阀门位置，确保开度准确。
（4）协同快关阀和试验电磁阀
在试验过程中，电液伺服阀G761-3033B与快关阀、试验电磁阀协同工作，确保阀门动作的可靠性和安全性。
例如，当阀门关到10%时，快关阀动作，确保阀门快速关闭。
3. 阀门活动试验的具体过程
以主汽门（MSV）和调节阀（CV）的活动试验为例，介绍电液伺服阀G761-3033B的工作过程：
（1）主汽门（MSV）活动试验
试验启动：
DEH发出试验指令，电液伺服阀G761-3033B接收信号，开始调节油动机油量。
阀门关闭：
电液伺服阀G761-3033B驱动错油门，减少油动机上腔室油量，活塞在弹簧力作用下推动阀门关闭。
当阀门关到10%时，快关阀动作，确保阀门快速关闭至全关位。
阀门开启：
电液伺服阀G761-3033B驱动错油门，增加油动机上腔室油量，活塞推动阀门开启。
阀门从全关位逐渐开启至全开位，完成试验。
（2）调节阀（CV）活动试验
试验启动：
DEH发出试验指令，电液伺服阀G761-3033B接收信号，开始调节油动机油量。
阀门关闭：
电液伺服阀G761-3033B驱动错油门，减少油动机上腔室油量，活塞推动阀门关闭。
当阀门关到10%时，快关阀动作，确保阀门快速关闭至全关位。
阀门开启：
电液伺服阀G761-3033B驱动错油门，增加油动机上腔室油量，活塞推动阀门开启。
阀门从全关位逐渐开启至正常调节位，完成试验。
4. 关键技术与特点
（1）高精度控制
电液伺服阀G761-3033B能够精确调节油动机油量，确保阀门开度变化的准确性。
通过LVDT反馈，实现闭环控制，避免阀门动作偏差。
（2）快速响应
电液伺服阀G761-3033B具有快速响应特性，能够根据DEH指令迅速调整阀门开度。
在试验中，确保阀门动作的及时性和可靠性。
（3）协同保护
电液伺服阀G761-3033B与快关阀、试验电磁阀协同工作，确保试验过程中的安全性。
在异常情况下，能够快速关闭阀门，防止设备损坏。
5. 试验中的注意事项
油压稳定：确保供油系统压力稳定，避免因油压波动影响试验结果。
阀门位置反馈：实时监测LVDT反馈信号，确保阀门开度与指令一致。
保护装置检查：试验中验证快关阀、隔离阀等保护装置的动作可靠性。
总结
电液伺服阀G761-3033B在阀门活动试验中通过调节油动机油量，精确控制阀门的开度变化，确保阀门动作灵活、可靠。其高精度控制、快速响应和协同保护特性，为阀门活动试验的顺利进行提供了重要保障，同时也验证了汽轮机调速系统的稳定性和安全性。
