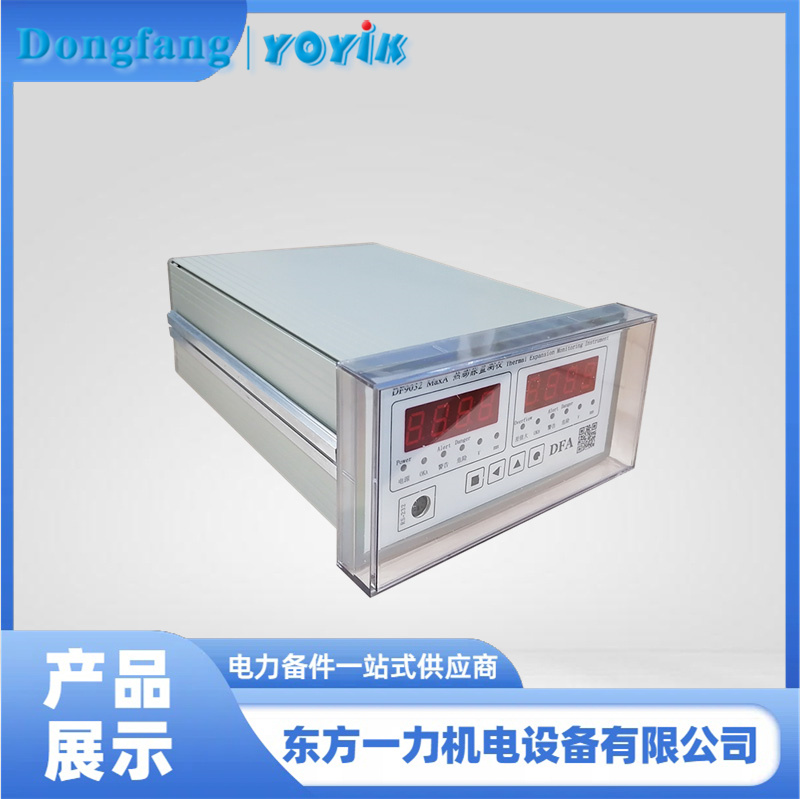

能源監控方面DF9032-03-03熱膨脹監測儀繼電器控制邏輯的應用

產品介紹人：黃麗 13547079933 0838-2207616

熱膨脹監測儀DF9032-03-03為每個通道提供了多種可編程的輸出信號選項，旨在滿足不同的監測需求，并確保數據可以有效地記錄、分析及用于控制和報警。以下是每個通道的具體輸出信號選項：

1. 可編程的輸出電壓或電流信號

每個通道都可以配置輸出電壓或電流信號，用于連接記錄儀或其他監測設備，方便數據記錄與后續分析。這些輸出信號可以用來：
實時監控機器的熱膨脹或閥門位置、行程變化。
將測量的數據傳遞到數據記錄系統中，進行進一步的數據分析、存儲或報警觸發。
輸出的電壓或電流信號是可編程的，用戶可以通過DF9000組態軟件設定具體的輸出范圍和信號類型，確保其與其他系統兼容。

2. 監測值的警告、危險超限判別和狀態指示

DF9032-03-03每個通道能夠監測并輸出警告和危險超限的狀態信息。如果某一通道的測量值超出了預設的警告或危險范圍，儀表會提供信號輸出，用于：
警告或指示某個參數的異常。
輸出超限狀態到外部控制系統、報警裝置或監控中心，觸發相應的處理或保護措施。

3. 控制繼電器輸出

DF9032-03-03熱膨脹監測儀配有多個控制繼電器，這些繼電器的工作邏輯和功能是可編程的。每個通道可以根據需要配置不同的繼電器輸出狀態。繼電器的控制輸出包括：
“或”邏輯：當任意一個通道發生超限時，繼電器會動作。
“與”邏輯：當兩個通道都發生超限時，繼電器才會動作。
繼電器可配置為不同的狀態，包括但不限于“OK”、“警告”、“危險”等。用戶可以選擇繼電器執行特定的動作，比如啟用某些安全措施或觸發備用系統。

4. 可選擇的信號輸出端子

儀表后面板提供信號輸出端子，用戶可以選擇是否使用這些端子來輸出處理過后的傳感器信號。通過這些端子，可以將信號輸出到其他設備，進行實時監控和數據傳輸。

5. 線性補償后的信號輸出

對于傳感器信號的線性修正，DF9032-03-03提供了可編程的輸出選項。通過DF9000組態軟件，用戶可以為傳感器設置多段線性補償數據表，儀表根據這些數據表對傳感器的測量值進行修正。修正后的信號可以按需輸出，確保測量結果的精確性。

6. 差值鑒別和變化速率鑒別觸發的信號輸出

當兩個通道共同監測同一個位移量時，若二者的差值超過設定的閾值，或當變化速率出現異常，儀表會觸發報警并通過輸出信號通知用戶。這種輸出信號旨在防止由于傳感器故障或測量回路異常而導致錯誤的測量結果。

總結

DF9032-03-03熱膨脹監測儀每個通道提供的輸出信號選項非常靈活和多樣化，涵蓋了以下幾個方面：
輸出電壓或電流信號，便于與記錄儀或其他設備連接。
警告、危險超限的判別和狀態指示輸出，確保及時處理異常情況。
控制繼電器輸出，支持復雜的報警和保護邏輯。
傳感器線性補償后輸出信號，確保精確的測量結果。
提供差值鑒別和變化速率鑒別的輸出，增加監測的可靠性和準確性。
這些多種輸出信號選項使得DF9032-03-03熱膨脹監測儀不僅能高效監控機器熱膨脹或閥門位置，還能與其他系統緊密集成，提供全面的保護和故障預警功能。
